E-Modul und Verlustfaktor

Messung von Elastizitäts-Modul (E-Modul), Verlustfaktor und Schubmodul (G-Modul) nach DIN EN ISO 6721 und ISO 6721

Für eine korrekte Auslegung und Optimierung der Schalldämmung und der Körperschalldämpfung ist es notwendig, bestimmte mechanische Materialeigenschaften – insbesondere Elastizitäts-Modul (E-Modul) und Verlustfaktor – zu kennen.

Diese Parameter können durch geeignete Messung an Materialproben oder Mehrschichtstrukturen ermittelt werden.

Download Broschüre

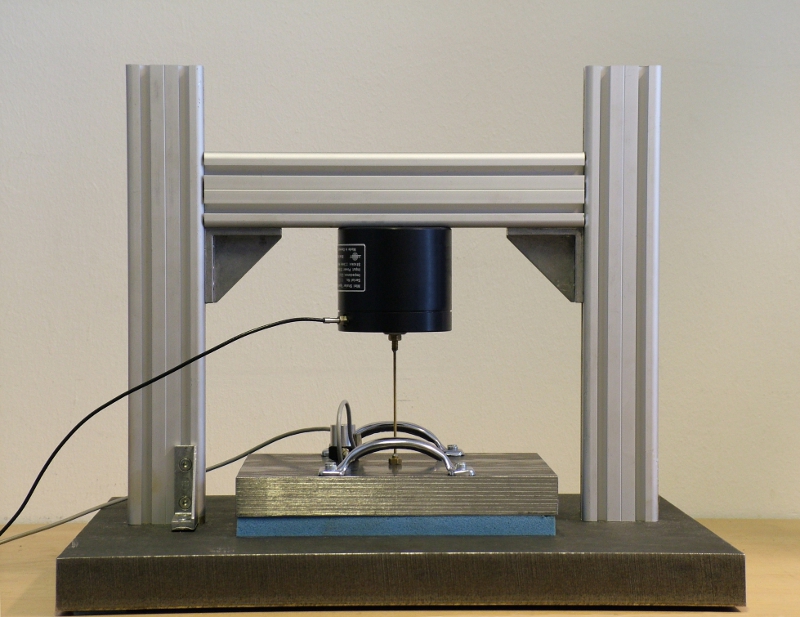

Prüfstand zur Messung von Elastizitäts-Modul (E-Modul) nach DIN EN ISO 6721-3

Messaufbau zur Bestimmung des komplexen E-Moduls gemäß DIN EN ISO 6721-3

Messung mechanische Eingangsimpedanz

Messtechnische Bestimmung der mechanischen Eingangsimpedanz

Messung von E-Modul, Verlustfaktor u.a.

  • Bestimmung des komplexen Moduls (Speichermodul und Verlustmodul mit Verlustfaktor) von kompakten Elastomerproben und poroelastischen Materialien nach DIN EN ISO 6721-1, z. B. zur Verwendung als Eingangsparameter zur numerischen Berechnung der Körperschallisolation und der Schalldämmung mit Hilfe der Finite-Elemente-Methode (FEM) oder der Statistischen Energieanalyse (SEA):
    • komplexer Elastizitäts-Modul (E-Modul, Biegemodul) homogener Kunststoffe sowie Verlustfaktor (Dämpfung) von geschichteten Systemen zur Körperschallisolation nach DIN EN ISO 6721-3
    • komplexer Elastizitäts-Modul (E-Modul, Zugmodul) homogener Kunststoffe nach ISO 6721-4
    • komplexer Elastizitäts-Modul (E-Modul, Biegemodul) homogener Kunststoffe nach ISO 6721-5
    • komplexer Schub-Modul (G-Modul) homogener Kunststoffe nach ISO 6721-6
  • Bestimmung der dynamischen Steifigkeit von Dämmstoffen nach DIN EN 29052-1 (ISO 9052-1)
  • Messung von Körperschallnachhallzeit und Verlustfaktor von Mehrschichtsystemen in Anlehnung an DIN 45635-8
  • Bestimmung der mechanischen Eingangsimpedanz von homogenen Strukturen und Mehrschichtsystemen

Auslegung und Optimierung

  • Berechnung und Optimierung der Körperschalldämpfung im Bereich von geschichteten Festkörpern und porösen Strukturen unter Verwendung verschiedener Strukturmodelle (z. B. Skelettmodell)
  • Modellierung und Auslegung von Körperschallisolation und Schwingungsisolation
